當前位置：首頁 > 產品展示 > 板框式濾油機 > LY-100板框式濾油機

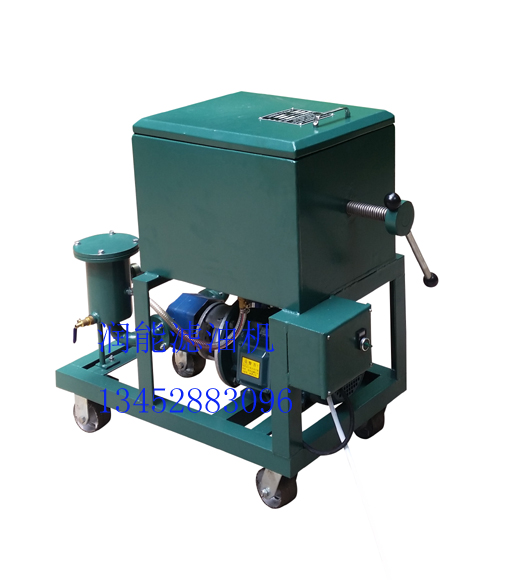

LY-100板框式濾油機
一、用途與功能
LY-100板框式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的，主要用來過濾變壓器油、透平油、機油、柴油、航空液壓油等油中的水份和雜質，也可使用不銹鋼材質來作為植物油過濾。該機由過濾床，油泵和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或?yàn)V布，憑借壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或?yàn)V布起過濾作用。它具有結構簡便、操作容易、運行成本低等優點。
※濾板及濾框材質分為鑄鐵、鋁合金、工程塑料材質可選。
※可按用戶要求定制加熱型、防爆型、板框壓力式濾油機。
二、LY型板框壓力式濾油機技術參數表
|
型 號 |
LY-30 |
LY-50 |
LY-80 |
LY-100 |
LY-125 |
LY-150 |
LY-200 |
LY-300 |
||
|
額定流量 |
L/min |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
300 |
|
|
工作壓力 |
Mpa |
0～0.5 |
||||||||
|
過濾面積 |
≥㎡ |
0.5 |
0.65 |
0.8 |
1.4 |
1.6 |
1.9 |
2.1 |
3.1 |
|
|
板框尺寸 |
㎜ |
180×180 |
280×280 |
|||||||
|
壓緊方式 |
手動螺旋壓緊 |
|||||||||
|
濾框數量 |
11 |
13 |
17 |
10 |
12 |
15 |
18 |
23 |
||
|
濾板數量 |
12 |
14 |
18 |
11 |
13 |
16 |
19 |
24 |
||
|
齒 輪 泵 |
流 量 |
L/min |
＞30 |
＞50 |
＞80 |
＞100 |
＞125 |
＞150 |
＞200 |
＞300 |
|
提高壓力 |
Mpa |
0.6 |
||||||||
|
齒數 |
10 |
17 |
||||||||
|
模數 |
5 |
4 |
||||||||
|
電源 |
380V×3/50HZ |
|||||||||
|
電動機 |
轉 數 |
r/min |
1400 |
|||||||
|
功率 |
KW |
0.75 |
1.1 |
1.5 |
2.2 |
2.2 |
4 |
4 |
5.5 |
|
|
可定制加熱型功率 |
KW |
10 |
15 |
24 |
27 |
30 |
48 |
60 |
81 |
|
|
過濾精度 |
棉紙 3-5u |
|||||||||
|
濾紙尺寸 |
㎜ |
190×190 |
290×290 |
|||||||
|
管徑 |
進 |
Mm |
25 |
32 |
32 |
38 |
38 |
45 |
45 |
50 |
|
出 |
Mm |
25 |
32 |
32 |
38 |
38 |
45 |
45 |
50 |
|
|
外型尺寸 |
長 |
Mm |
700 |
750 |
850 |
900 |
900 |
1100 |
1100 |
1300 |
|
寬 |
Mm |
300 |
300 |
300 |
440 |
440 |
440 |
440 |
440 |
|
|
高 |
Mm |
720 |
720 |
800 |
840 |
840 |
1000 |
1000 |
1000 |
|
|
整機質量 |
工程塑料 |
Kg |
76 |
86 |
110 |
130 |
180 |
210 |
220 |
260 |
|
鑄鐵 |
Kg |
110 |
130 |
160 |
180 |
220 |
280 |
300 |
350 |
|
|
鋁合金 |
Kg |
90 |
100 |
120 |
140 |
190 |
220 |
240 |
290 |
|
以上部分參數隨著使用環境或油品的特點可作相應調整
