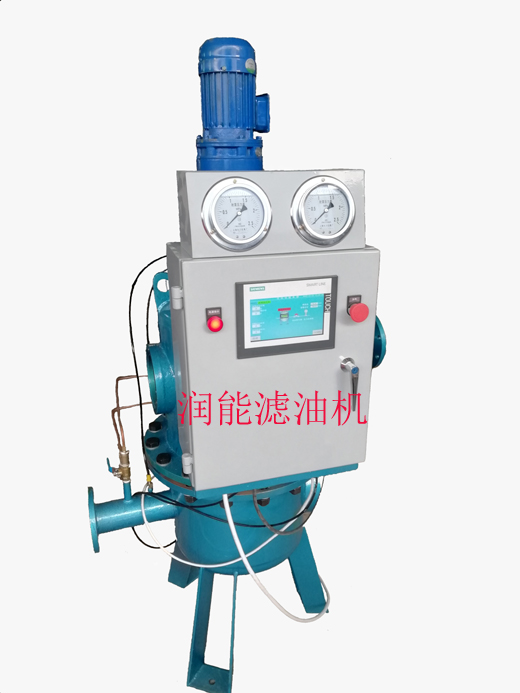

DLS-125觸屏全自動濾水器
DLS系列全自動濾水器
一、DLS系列全自動濾水器用途：
含有大量漂浮物和沉積物的水質自動過濾、清污和排污。該型過濾器主要用于電站技術供水自動化，是電站集中供水系統的必備裝置。被廣泛在如下工礦企業中應用：火力發電廠，水電站，熱電公司，鋼鐵企業，礦山選礦，印染、造紙、紡織等循環冷卻水系統，工藝用水，熱網回水系統及其它供用水管道上。
二、全自動濾水器結構特點:
電動行星擺線針輪減速機、濾水器本體、電動排污球伐、差壓控制器、PLC控制器、電氣柜。
濾水器本體組成：
過濾濾筒、排污轉動機構、納污系統、上下排污管、罐體、進出水管、底部放水管、罐體上部對開設置濾筒檢修手孔。
DLS系列全自動濾水器用途：
三、DLS系列全自動濾水器功能：
1. 自動過濾、清污、排污，且在清污、排污時不影響正常的供水量；電氣控制采用PLC自動控制，具有手動控制。
2. 差壓與排污閥有過力矩等故障報警器，實現無人值班。
四、DLS系列全自動濾水器工作原理
1.正常過濾時，電動減速機不啟動，排污閥關閉。
2.當達到清污狀態時，下排污閥門開，減速機啟動，帶動濾水器內轉旋轉，使每一過濾網與轉動機構下部排污口分別相通，上部被封閉，沉積于濾網內的部分懸浮物與沉積物借助濾水器內部分清潔水反沖，由下排污閥排出。
3.當上排污閥打開時，減速機不啟動，漂浮于濾水器本體上部的漂浮物與懸浮物通過上排污閥排出。
五、DLS系列全自動濾水器主要技術參數
公稱壓力：1.0Mpa; 1.6Mpa; 2.5Mpa
工作壓力：0.25-1.0 Mpa；0.25-1.6 Mpa；0.25-2.5 Mpa
壓力損失：0.01-0.03 Mpa
工作電源：380V, AC 50Hz
過濾精度：AWP.G1.5-6mm
差壓設定范圍：5min或根據*況要求
定時設定范圍：0-72小時
六、DLS系列全自動濾水器技術規規表
|
參數 |
設計 |
進出口徑 |
進出口徑 |
減速機 |
減速輸出 |
排污閥 |
|
|
功率KW |
型號 |
||||||
|
DLS-40 |
15 |
40 |
20 |
0.37 |
XLED-32 |
3 |
0.05 |
|
DLS -50 |
22 |
50 |
20 |
0.37 |
XLED-32 |
3 |
0.05 |
|
DLS -80 |
55 |
80 |
25 |
0.37 |
XLED-32 |
3 |
0.05 |
|
DLS-100 |
86 |
100 |
40 |
0.37 |
XLED-32 |
3 |
0.05 |
|
DLS-125 |
115 |
125 |
50 |
0.55 |
XLED-42 |
2 |
0.09 |
|
DLS-150 |
193 |
150 |
65 |
0.55 |
XLED-42 |
2 |
0.09 |
|
DLS-200 |
341 |
200 |
80 |
0.75 |
XLED-53 |
1.5 |
0.09 |
|
DLS-250 |
532 |
250 |
80 |
0.75 |
XLED-53 |
1.5 |
0.09 |
|
DLS-300 |
766 |
300 |
80 |
0.75 |
XLED-63 |
1.5 |
0.18 |
|
DLS-350 |
1040 |
350 |
100 |
0.75 |
XLED-63 |
1.5 |
0.18 |
|
DLS-400 |
1110 |
400 |
100 |
1.5 |
XLED-74 |
1.0 |
0.25 |
|
DLS-500 |
2125 |
500 |
150 |
1.5 |
XLED-74 |
1.0 |
0.25 |
|
DLS-600 |
3060 |
600 |
200 |
2.2 |
XLED-84 |
1 .0 |
0.37 |
