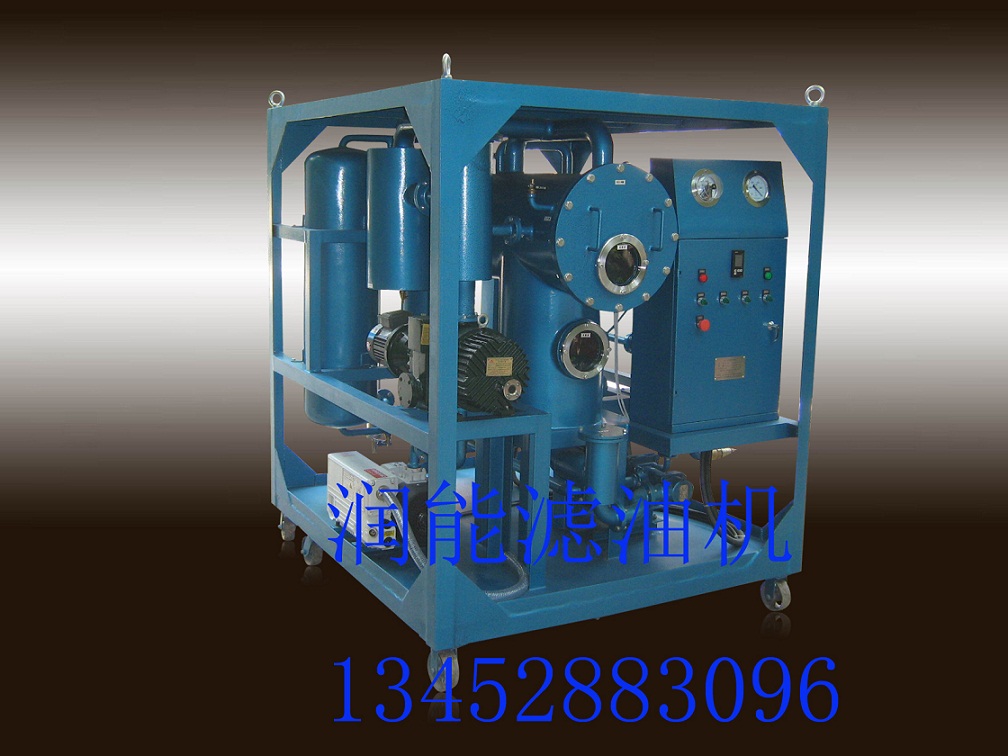

當前位置：首頁 > 新聞動態 > 產品相關新聞 > 潤能DZL-50A雙真空變壓器油脫水脫氣濾油機潤能DZL-50A雙真空變壓器油脫水脫氣濾油機
一、性能與用途(特別適合110KV以上高壓絕緣油)
DZL-A(ZJA)系列雙級真空濾油機(又稱凈油機或真空凈油機)能夠快速去除絕緣油中的微量水分、氣體及固態顆粒，迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV以上的高壓送變電設備，也適用于送變電系統的電容器油、互感器油等。
二、原理
水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-A系列真空濾油機的工作真空在133Pa以內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。
三、技術特點
■ 獨創“馮恩·斯普銳”脫氣技術，霧化器倒立放置，油霧化顆粒低于50μm。大幅提高蒸發面積的同
時延長油液脫氣時間。含水量低于50ppm油液一次處理能將油中含水量降至5ppm以下。
■ 采用高密度加熱器，加熱負荷低至2w/cm2，降低發熱器的表面溫度，杜絕油質裂解老化。
■ 加熱器采用PID調節技術并設有液位及溫度保護，杜絕發熱器表面瞬時高溫。
■ 采用“漸密”過濾技術，最高過濾精度為0.5μm，β≥1000，固體顆粒截留率高達99.99%，油液潔
凈度最高可達NAS1638 2級。
■ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■ 防泡沫結構脫氣室+雙路電子泡沫監測系統，關鍵元件使用瑞士原裝進口產品，杜絕真空泵噴油。
■ 完善的保護系統，保障系統安全運行。設有相序、斷錯相、過電壓、欠電壓、電機過載、過濾器阻
塞、油路跑油等故障檢測。
■ 采用電磁液位檢測及雙電磁閥油位控制系統，精準控制系統油位。
■ 采用電腦智能控制技術，設有“一鍵操控”功能，無需人工干預。
■ 采用變壓器油專用輸油泵，輸油穩定、噪音低、壽命長并杜絕產生乙炔。
■ 可選配熱能回收裝置，加熱效率提高50%以上。
■ 可選配進出油口切換裝置，無需改變管道即可切換進出油路。
四 、濾油機相關技術參數
|
產品型號 |
DZL-A |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
處理能力 |
L/min |
20 |
30 |
50 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
工作真空度 |
Pa |
≤133 |
||||||||||
|
工作壓力 |
MPa |
≤0.3 |
||||||||||
|
連續工作時間 |
H |
≥200 |
||||||||||
|
無故障工作時間 |
H |
≥5000 |
||||||||||
|
工作溫度 |
℃ |
40-70 |
||||||||||
|
電源 |
～50Hz 380V 三相四線 |
|||||||||||
|
工作噪音 |
dB |
≤65 |
||||||||||
|
加熱功率 |
KW |
15 |
24 |
30 |
48 |
60 |
72 |
90 |
120 |
150 |
180 |
|
|
總功率 |
KW |
17.5 |
28.5 |
34.5 |
53 |
68 |
80 |
99 |
132 |
165 |
198 |
|
|
進(出)口管徑 |
進油mm |
25 |
32 |
32 |
45 |
45 |
45 |
58 |
58 |
75 |
75 |
|
|
出油mm |
25 |
32 |
32 |
45 |
45 |
45 |
58 |
58 |
75 |
75 |
||
|
重量 |
kg |
290 |
370 |
420 |
550 |
800 |
950 |
1300 |
1450 |
1700 |
1800 |
|
|
外形尺寸 |
長 |
mm |
1230 |
1450 |
1450 |
1750 |
1750 |
1800 |
1950 |
1950 |
2050 |
2100 |
|
寬 |
mm |
850 |
1250 |
1250 |
1450 |
1460 |
1550 |
1850 |
1850 |
1950 |
1950 |
|
|
高 |
mm |
1400 |
1500 |
1500 |
1800 |
1850 |
1850 |
2150 |
2250 |
2280 |
2280 |
|
五、技術參數
擊穿電壓： ≥70KV
含氣量： ≤0.5%
含水量： ≤3ppm
油液潔凈度: ≤NAS 1638 2級
工作溫度: 40-80℃
工作真空: ≤133pa
極限真空: 5pa
過濾精度: ≤1-3μm
六、可選配置
■ 德國萊寶或普旭真空泵
■ 美國、德國進口油泵
■ 施耐德電氣
■ 智能PLC控制系統
■ 在線含水量測試儀
■ 流量計
■ 封閉式金屬屋
