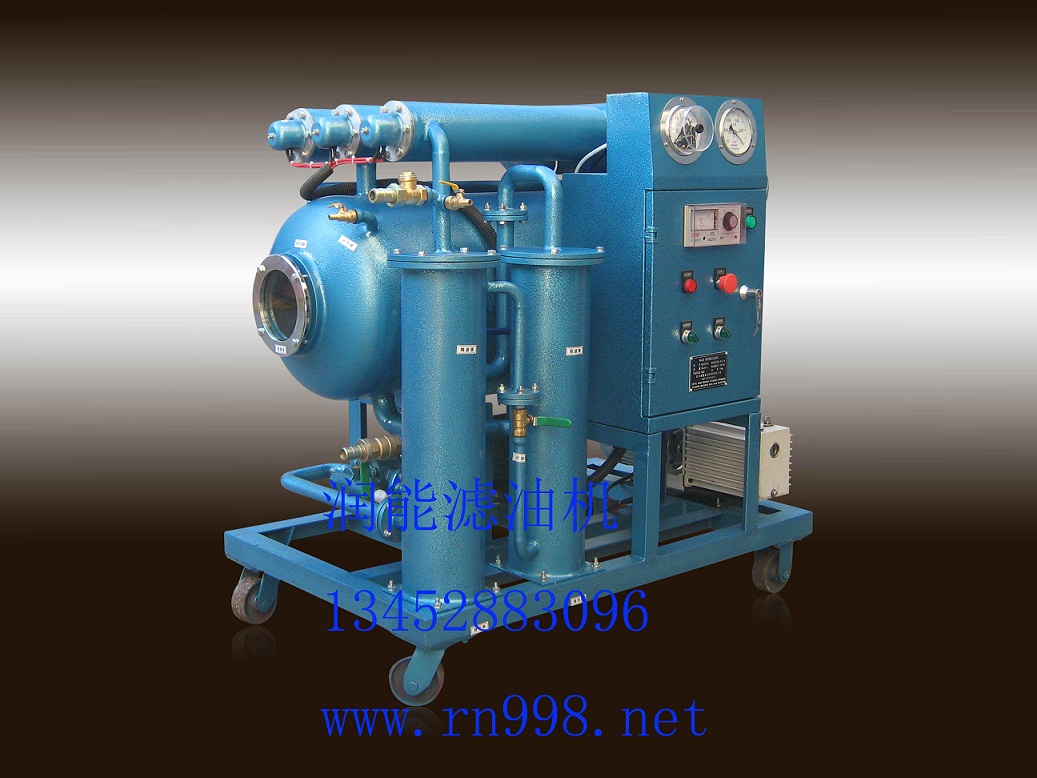

DZL-6小型輕便式絕緣油真空濾油機
一、用途與功能
潤能 DZL-6小型輕便式絕緣油真空濾油機主要用于去除油中的微水、氣體、雜質，提高油液的絕緣性能。它適用于凈化不合格的變壓器油、互感器油，開關油等絕緣油的凈化，也用于液壓油、航空油、潤滑油、機油等潤滑油的脫氣、脫水及除雜。
二、真空濾油機原理
由于在高真空下，油液中的水份沸點大大下降，不需要很高溫度就可揮發大量水份，真空度越高，沸點下降越大，蒸發水份越快。同樣溫度越高，水份蒸發也越快，利用該原理通過加熱和高真空就能快速有效地除去油液中的水分，并通過過濾器除掉油液中的雜質，潤能 DZL-系列高效真空濾油機最終達到凈化油質的效果。
三、真空濾油機流程
油液經粗過濾器吸入至加熱器后，溫度上升，在真空分離罐中進行油氣分離,水份和氣體經真空泵排除,油液經油泵和精濾器凈化后輸出。
四、真空濾油機技術特點
■ 臥式真空分離技術，高效真空脫氣分離，成倍提高蒸發面積，增加油液在真空室停留時間，高效可靠。
■ 油液霧化顆粒≤50um,數倍提升水分子及氣體分子與真空接觸的機會。
■ 輻射式加熱系統，大力提升加熱器與油的接觸面積，降低發熱器的表面溫度，杜絕油液裂解老化。
■ 加熱器液位保護，杜絕發熱器干燒。
■ 真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■ 專利脫氣罐"防泡沫結構+雙路電子泡沫監測系統"，杜絕真空泵噴油。
■ 設有出油壓力保護，保護設備及人身安全。
■ 過壓、欠壓、缺相保護。
■ 全自動浮球及電子油位自動控制系統，實現人機分離。
■ 意大利精濾芯，精度為1μm，濾芯的β≥1000。
■ 使用高壓輸油泵，輸油穩定，噪音低，壽命長。
■ 選用知名品牌優質元器件，整機性能穩定。
五、真空濾油機相關技術參數
|
指標 |
單位 |
5 |
6 |
10 |
20 |
30 |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
處理能力 |
L/min |
5 |
6 |
10 |
20 |
30 |
50 |
75 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
工作真空度 |
MPa |
-0.06～0.099 |
||||||||||||||
|
工作壓力 |
MPa |
≤0.5 |
||||||||||||||
|
工作溫度 |
℃ |
40-70 |
||||||||||||||
|
電源 |
～380V 50Hz （可根據用戶要求定） |
|||||||||||||||
|
工作噪音 |
dB |
≤70 |
||||||||||||||
|
加熱功率 |
KW |
3 |
5 |
9 |
15 |
24 |
30 |
48 |
60 |
72 |
90 |
108 |
120 |
130 |
||
|
總功率 |
KW |
4.1 |
6.12 |
10.5 |
16.8 |
26.2 |
33 |
53.5 |
66 |
78 |
100 |
120 |
135 |
148 |
||
|
管徑 |
進油mm |
16 |
19 |
19 |
25 |
32 |
32 |
38 |
44 |
48 |
50 |
58 |
58 |
65 |
||
|
出油mm |
16 |
19 |
19 |
25 |
32 |
32 |
38 |
44 |
48 |
50 |
58 |
58 |
65 |
|||
|
重量 |
kg |
130 |
150 |
180 |
240 |
290 |
330 |
650 |
800 |
950 |
1100 |
1350 |
1500 |
1600 |
||
|
外形 尺寸 |
長 |
mm |
910 |
930 |
1100 |
1130 |
1220 |
1300 |
1350 |
1420 |
1430 |
1600 |
1650 |
1700 |
1800 |
|
|
寬 |
mm |
610 |
620 |
760 |
800 |
820 |
900 |
1000 |
1000 |
1000 |
1200 |
1250 |
1280 |
1350 |
||
|
高 |
mm |
1250 |
1280 |
1100 |
1220 |
1300 |
1310 |
1350 |
1750 |
1780 |
1900 |
1920 |
1900 |
2000 |
||
六、設備技術性能
經濾油機處理后油值能達到以下要求:
擊穿電壓： ≥60KV
濾油精度: ≤1μm
含氣量： ≤0.1%
含水量： ≤10ppm
油質外狀: 透明
七、可選配置
■ 可選配進口德國萊寶或普旭真空泵
■ 可選配美國、德國進口油泵
■ 可選配施耐德電氣
■ 可選配全自動智能PLC控制系統
■ 可選配封閉式金屬屋
■ 可選配絕緣油介電強度測試儀
