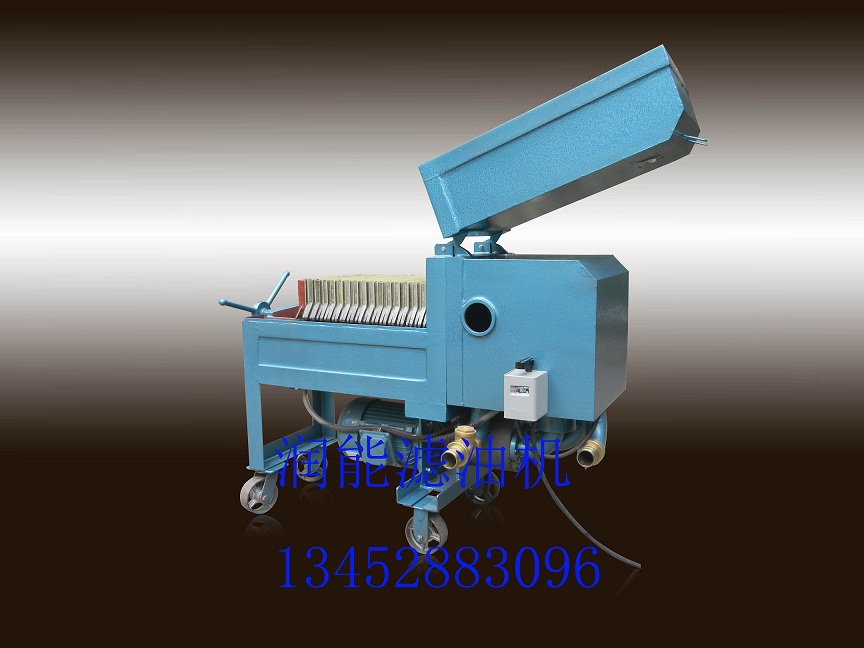

PB-100平板式濾油機
PB系列平板式濾油機
一、用途與功能
PB平板式濾油機是專為各電廠、電站、工礦企業、潤滑油庫房、拖拉機站、石油、化工、冶金、國防單位等設計的，主要用來過濾變壓器油、透平油、機油、柴油、航空液壓油等油中的水份和雜質，也可使用不銹鋼材料來為植物油過濾。該機由過濾床，油泵和粗過濾器等元件組成。濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借壓緊裝置的壓力將濾板和濾框固定形成一個單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。它具有結構簡便、操作容易、運行成本低等優點。
|
二、PB平板式濾油機技術參數表 |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
型 號 |
PB-30 |
PB-50 |
PB-100 |
PB-125 |
PB-150 |
PB-200 |
PB-300 |
|||
|
額定流量 |
L/min |
30 |
50 |
100 |
125 |
150 |
200 |
300 |
||
|
工作壓力 |
Mpa |
0～0.5 |
||||||||
|
過濾面積 |
≥㎡ |
0.3 |
0.5 |
1.3 |
1.54 |
1.89 |
2.01 |
3.1 |
||
|
壓緊方式 |
手動螺旋壓緊 |
|||||||||
|
齒 輪 泵 |
流 量 |
L/min |
＞30 |
＞50 |
＞100 |
＞125 |
＞150 |
＞200 |
＞300 |
|
|
提高壓力 |
Mpa |
0.6 |
||||||||
|
齒數 |
10 |
17 |
||||||||
|
模數 |
5 |
4 |
||||||||
|
電源 |
380V×3/50HZ |
|||||||||
|
電動機 |
轉 數 |
r/min |
1400 |
|||||||
|
過濾精度 |
玻纖紙 1u 3u 棉紙 5u 10u |
|||||||||
|
管徑 |
進 |
mm |
25 |
25 |
32 |
38 |
44 |
50 |
50 |
|
|
出 |
mm |
25 |
25 |
32 |
38 |
44 |
50 |
50 |
||
|
外型尺寸 |
長 |
mm |
700 |
750 |
900 |
1100 |
1300 |
|||
|
寬 |
mm |
300 |
440 |
|||||||
|
高 |
mm |
720 |
840 |
1000 |
||||||
|
整機質量 |
kg |
120 |
140 |
190 |
210 |
280 |
320 |
400 |
||
