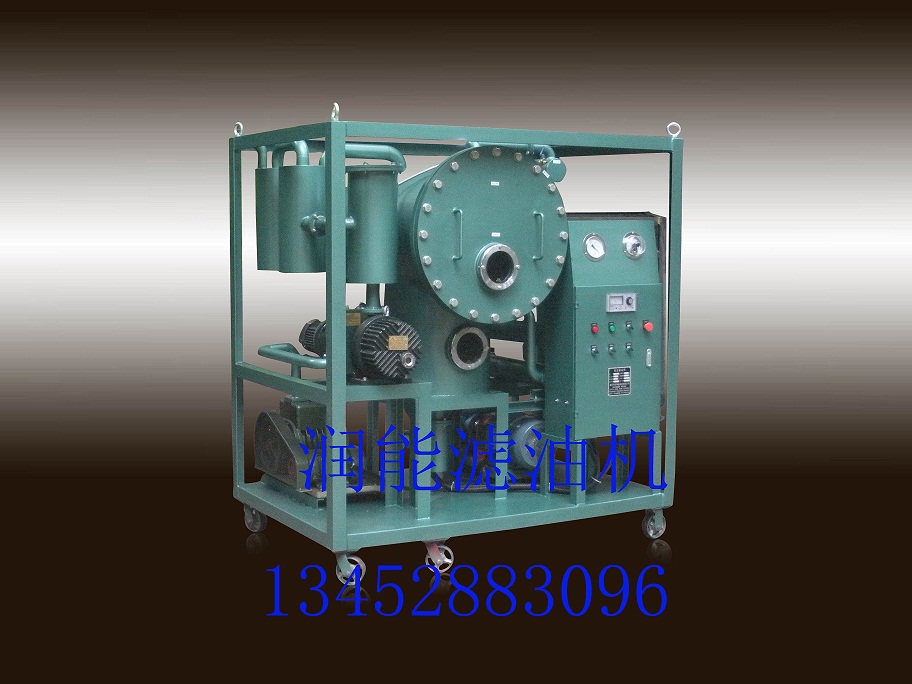

ZJA系列雙級高效真空凈油機
一、用途與功能
ZJA-150雙級真空濾油機 主要用于超高壓變壓器油（110kv以上主變）、新油、進口油、互感器油等較貴重油的深度凈化處理。采取兩級高效真空機組，迅速提高系統整體真空度，在較低的溫度下高效快速的去除油中的水份、氣體、何雜志微粒。它能有效縮短變壓器安裝和檢修工期。特別是用于海拔較高的地區使用，具有對電氣設備熱油循環干燥和真空注油。真空抽氣等功能。
二、保證達到性能指標
|
絕緣油初始值為 |
經本機一次凈化 |
經本機三次凈化 |
|
耐電壓≥15kv |
≥65kv |
≥75kv |
|
含水量≤50ppm |
≤7—10ppm |
≤2--5ppm |
|
含氣量≤12% |
≤0.2% |
≤0.1% |
三、主要性能指標
|
工作真空度 |
極限真空度 |
工作壓力 （Mpa） |
過濾精度 （um） |
乙炔氣體含量 |
工作噪音 （dB） |
連續工作時間（H） |
無故障工作時間（H） |
工作溫度 （°c） |
|
≤70 |
≤5 |
≤0.5 |
1--5 |
0 |
≤70 |
150 |
＞4500 |
0-100可調 |
ZJA系列雙級高效真空能夠凈油機技術規格表
|
指標 名稱 |
單位 |
ZJA- 5 |
ZJA-8 |
ZJA -15 |
ZJA -20 |
ZJA -30 |
ZJA -50 |
ZJA -75 |
ZJA- 100 |
ZJA- 125 |
ZJA- 150 |
ZJA -200 |
ZJA- 300 |
|
|
額定 流量 |
L/H |
300 |
600 |
900 |
1200 |
2000 |
3000 |
4500 |
6000 |
7500 |
9000 |
12000 |
18000 |
|
|
總 功率 |
KW |
4 |
6 |
16 |
24 |
35 |
55 |
55 |
70 |
86 |
100 |
120 |
150 |
|
|
電 源 |
220v |
380v×3/50HZ |
||||||||||||
|
管 徑 |
進 |
mm |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
44 |
50 |
50 |
65 |
|
出 |
mm |
16 |
16 |
16 |
25 |
25 |
25 |
32 |
32 |
32 |
44 |
44 |
50 |
|
|
外形尺寸 |
長 |
mm |
900 |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1650 |
1700 |
1800 |
2000 |
2200 |
|
寬 |
mm |
500 |
600 |
800 |
800 |
900 |
1000 |
1200 |
1400 |
1500 |
1600 |
1800 |
2000 |
|
|
高 |
mm |
750 |
900 |
1100 |
1200 |
1300 |
1300 |
1500 |
1650 |
1700 |
1800 |
2000 |
2200 |
|
|
整機 質量 |
kg |
100 |
135 |
250 |
400 |
500 |
600 |
800 |
1000 |
1300 |
1500 |
1800 |
2200 |
|
ZJB系列與ZJA系列高效真空凈油機具有共同的技術特點：
-
獨特高效的脫水脫氣系統引進德國先進技術，采用真空噴淋擴散，大面積平面閃蒸技術，高校快速脫除污染物。
-
設計獨特的加熱系統，讓油液平衡均勻加熱，并設有加熱器聯鎖保護裝置。
-
引進國際先進技術高分子靜電過濾系統（根據用戶要求定），并選用優質濾材多極過濾，逐級加密，納污量大，機械強度好，比同類產品效率提高三倍以上。
-
先進的液位控制系統及完善的保護功能（相序、過載、過壓、過熱等）實現連續在線或離線工作，操作簡便，工作輕松。
-
該機設計新穎，結構緊湊，外形美觀大方，輕便、功效高、能耗低，比傳統處理方式降低90%以上費用。
