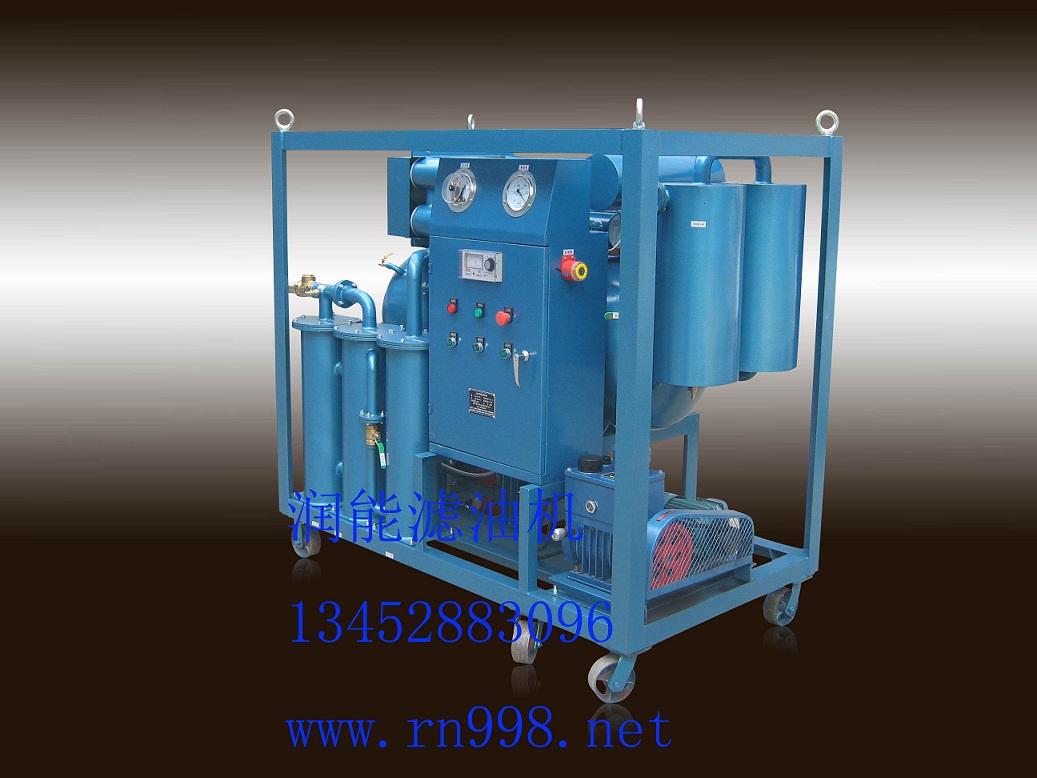

DZL-100真空濾油機（凈油能力6000LH真空度小于60pa）
DZL系列單雙級高效真空濾油機的主要功能是去除絕緣油中的微量水分、氣體、過濾機械雜質，提高絕緣油的特性指標，適用于500KV超高壓送變電設備和220KV送變電設備油處理，也適用于變電系統電容器油、互感器油與冷凍機油處理。
技術特點
·潤能臥式雙真空分離技術，成倍提高蒸發面積，高效可靠。
·聚結式油霧分離器，徹底分離油中氣體。
·兩極真空脫氣分離。
·歐美精濾芯，精度為5μm，濾芯的β≥1000。
·輸油系統具有噪音低，壽命長。
·歐美熱輻射式加熱技術，全恒溫控制
·自動液位控制系系統，實現人機分離。
·法國真空消沫技術，避免跑油產生。
·整機PLC集中控制，實現設備操控數字化。
·電氣元件歐美進口，控制系統安全可靠。
|
適用介質 |
變壓器油、冷凍機油 |
||
|
功能 |
2 變壓器的脫氣、脫水和過濾。 2 在現場進行油處理并對電氣設備進行干燥。 2 電氣設備的真空注油。 2 在不處理絕緣油時，可對變壓器抽真空。 |
||
|
顏色 |
黃色、果綠色、天藍色、桔紅色、白色、銀灰色。 |
||
|
形式 |
P移動式 |
M拖車式 |
F固定式 |
|
規格 |
標裝 |
混裝 |
進口 |
技術參數
|
產品 |
單級 |
DZL-5 |
DZL-10 |
DZL-20 |
DZL-30 |
DZL-50 |
DZL-75 |
DZL-100 |
100以上建議使用雙級 |
|||
|
雙級 |
DZL-5A |
DZL-10A |
DZL-20A |
DZL-30A |
DZL-50A |
DZL-75A |
DZL-100A |
DZL-150A |
DZL-200A |
DZL-250A |
DZL-300A |
|
|
處理能力 |
L/min |
5 |
10 |
20 |
30 |
50 |
75 |
100 |
150 |
200 |
250 |
300 |
|
總功率 |
KW |
5 |
10 |
20 |
29 |
35 |
65 |
70 |
128 |
155 |
160 |
165 |
|
管徑 |
DN mm |
25 16 |
25 16 |
32 25 |
32 25 |
44 32 |
44 32 |
50 44 |
50 44 |
50 44 |
65 50 |
65 50 |
|
凈重 |
kg |
100 |
180 |
240 |
400 |
600 |
800 |
1200 |
1800 |
2000 |
2200 |
2500 |
|
外形 mm |
長 |
700 |
1200 |
1200 |
1300 |
1400 |
1700 |
1700 |
1900 |
1900 |
2200 |
2200 |
|
寬 |
500 |
800 |
1000 |
1000 |
1100 |
1300 |
1300 |
1400 |
1400 |
1500 |
1500 |
|
|
高 |
800 |
1200 |
1400 |
1450 |
1600 |
1800 |
1800 |
2100 |
2100 |
2300 |
2300 |
|
性能指標
|
產品性能 |
DZL-單級 |
DZL-A雙級 |
|
擊穿電壓（KV） |
60 |
75 |
|
微水（PPM） |
10 |
5 |
|
氣體含量 |
≤0.5% |
≤0.1% |
|
過濾精度（μm） |
1-5 |
1-3 |
|
工作真空度（PA） |
400 |
50 |
|
工作溫度（℃） |
40-70 |
40-70 |
|
出口最高壓力（MPA） |
0.5 |
0.5 |
|
工作噪音 |
60 |
60 |
|
過濾效率 |
99.9% |
99.9% |
可選部件
|
序號 |
名稱 |
描述 |
|
1 |
金屬屋 |
防風、防塵、防雨、外形美觀大方。 |
|
2 |
流量計 |
監測出油量 |
|
3 |
分子過濾器 |
降低酸值與介損；酸值（Mgkoh/g）≤0.03 |
|
4 |
人機控制系統 |
全智能控制 |
