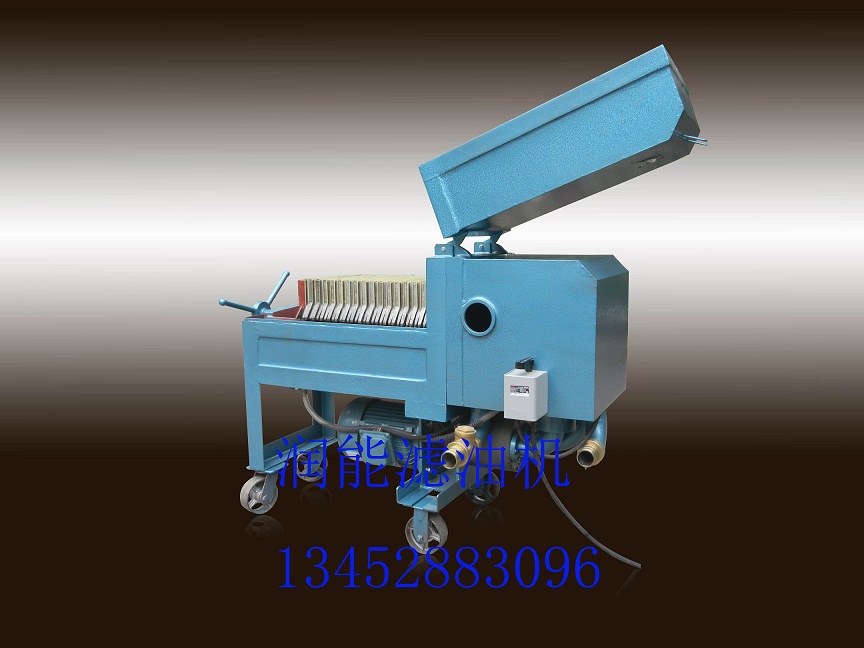

LY-100板框壓力式濾油機-經濟型濾油機
產品用途：
LY-100板框壓力式濾油機-經濟型濾油機用于對變壓器油、透平油、液壓油等油品的雜質和微量水份的過濾。
廣泛應用于電廠、電站、工礦企業、變電所、石油、化工、冶金、鐵路、航空等單位用作工業油品過濾凈化設備。
LY-100板框壓力式濾油機-經濟型濾油機產品結構:
● 板框濾油機由過濾床、油泵電機和粗過濾器等元件組成。
● 濾床由多層濾板和濾框組成，濾板和濾框間襯有作為過濾介質的濾紙或濾布，憑借壓緊裝置的壓力將濾
● 板和濾框固定形成單獨的過濾室，被壓緊在濾板和濾框之間的濾紙或濾布起過濾作用。
LY-100板框壓力式濾油機-經濟型濾油機產品原理：
● 污染油品通過吸油過濾器，在輸油泵壓力作用下，油液通過過濾介質（濾紙或濾布），油中的雜質被有效攔截。當濾紙上的雜質越積越厚，造成濾孔堵塞，輸油壓力會越來越大，提示達到額定壓力時更換濾紙。
● 除水過濾原理：板框式濾油機的濾油紙要求必須是干燥的脫脂棉質纖維紙。此種材質除了有很好的油質過濾滲透性外，更有極強的吸水性，油液中的微水在通過除雜過濾的同時能被濾油紙完全吸收。
● 板框濾油機除水是靠濾油紙的吸水性，脫水效果有限，對含水量大的油品建議選擇我公司的真空濾油機產品。
● 潮濕的濾油紙會一定程度的影響除水效果。建議配置本公司配套HX型濾油紙專用烘箱。
LY-100板框壓力式濾油機-經濟型濾油機產品特點:
● 結構簡便、操作簡易，不受場地限制。
● 采用濾紙過濾，運行成本低。是最傳統，但確是最經濟，最有效的過濾設備。
● 可根據需求選擇精度不同的濾油紙達到過濾效果。
LY-100板框壓力式濾油機-經濟型濾油機可選配置模式：
A 進口部件。（選配進口品牌、電機油泵組、電氣部件、儀表）
B 根據工況環境，選擇合適防爆等級（Ex d II、 Ex d I 、BT4、 CT4 ）
C 可根據客戶情況定制非標配置（如高揚程；高油溫等）
底 座 結 構： 1、移動滾輪式； 2、固定安裝式。
顏 色 選 擇： 牛奶白；天空藍；草地綠；工業灰；警示黃；用戶自選。
LY-100板框壓力式濾油機-經濟型濾油機配套選購設備：
濾油紙烘箱：新購的濾紙放入電烘箱中烘烤之后再使用，過濾效果最好，且濾紙更耐用，用過且污染不太嚴重的濾紙，可以放入電烘箱烘干，以備下次再用。
打孔器：新采購的濾油紙可根據濾油機所需的孔距及孔徑進行打孔。（打好孔的濾油紙不需要此工具）
LY-100板框壓力式濾油機-經濟型濾油機技術參數
|
參數名稱
|
型號/單位
|
LY-30
|
LY-50
|
LY-100
|
LY-150
|
LY-200
|
LY-300
|
|
|
流量
|
L/Min
|
30
|
50
|
100
|
150
|
200
|
300
|
|
|
工作壓力
|
Mpa
|
≤0.5
|
||||||
|
過濾面積
|
m2
|
0.6
|
0.78
|
1.3
|
1.89
|
2.5
|
3.2
|
|
|
板框尺寸
|
mm
|
180x180 280×280
|
300×300
|
|||||
|
壓緊方式
|
|
手動螺旋壓緊
|
||||||
|
電機功率
|
kw
|
1.5
|
1.5
|
1.5
|
3
|
4
|
5.5
|
|
|
工作電源
|
V
|
380V/50Hz(或根據用戶需要)
|
||||||
|
進出口管徑
|
mm
|
25
|
25
|
32
|
40
|
40
|
50
|
|
|
濾紙尺寸
|
mm
|
190x190 300×300
|
320×320
|
|||||
|
外形尺寸
|
長
|
mm
|
800
|
800
|
950
|
1250
|
1450
|
1600
|
|
寬
|
450
|
450
|
500
|
500
|
500
|
600
|
||
|
高
|
900
|
900
|
1000
|
1050
|
1050
|
1100
|
||
|
設備重量
|
kg
|
100
|
120
|
240
|
320
|
360
|
580
|
|
※ 設備外形尺寸和設備重量僅供參考，隨著產品的不斷發展以實物為準。
