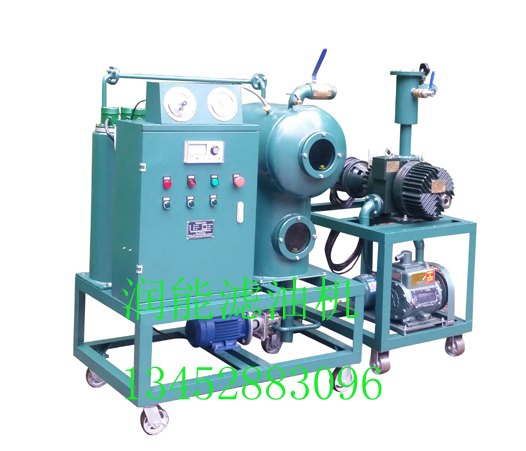

DZL-10AA分體式高真空注油機
DZL-10AA分體式高真空注油機為分體結構設計，主要解決場地限制，滿足現場維修。
X射線，CT，MRI球管抽真空注油機組
簡介：
一,產品簡介
本產品適用于醫用或工業X光機等高壓發生器、球管、導管、油開關等的真空干燥、絕緣油過濾、真空注油、維護保養、絕緣油凈化、油液儲存
DZL-10AA分體式高真空注油機型球管真空注油機組主要有真空獲得部分,真空存油室,真空脫氣室和電控部分組成變壓器油過濾凈化。
真空獲得部分和真空脫氣室之間通過管道連接并設有手動閥門,通過閥門的啟閉實現排氣和相互密封.
真空脫氣部分和真空存油部分有兩個通道:
1,通過互通管道及閥門使存油室實現真空或隔斷,油不會流通.
2,通過放油管道及閥門使存油室的預脫氣油進入真空脫氣室的注油設備中.
二，真空獲得部分
1,結構原理及配置
該真空脫氣設備采用ZJP型羅茨旋片真空機組實現高真空,機組是以羅茨真空泵為主泵，雙級旋片式真空泵為前級泵的串聯抽氣實現高真空的真空獲得設備，通過真空計和控制電源實現羅茨真空泵和旋片真空泵的自動啟閉和過載保護。整套機組安裝在一個機架上，配以管道、閥門、電源和真空測量裝置，機組結構緊湊，使用方便。
真空獲得部分和真空脫氣部分通過管道連接,并通過設置手動閥門控制相互間的接通或關閉.
主要技術參數
|
型號 |
真空室尺寸 |
存油室容量 |
真空機組配置 |
抽速 |
極限真空 |
工作真空 |
總功率 |
總重量 |
|
|
cm |
L |
主泵 |
前級泵 |
L/S |
Pa |
Pa |
Kw |
Kg |
|
| DZL-10AA |
?100*L120 |
50-60 |
ZJ-70 |
2XZ-15B |
70 |
5×10-1 |
5 |
6 |
600 |
