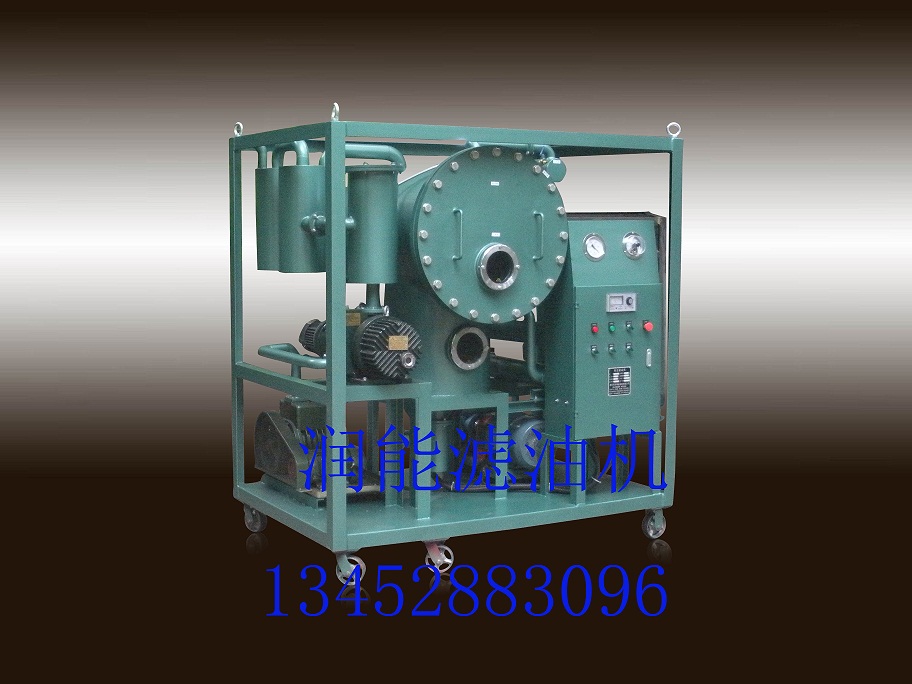

DZL-100A雙級高效變壓器油真空濾油機

點擊數：141

產品介紹

DZL-100A雙級高效變壓器油真空濾油機

一、性能與用途(特別適合110KV、220、500、以上高壓絕緣油)

DZL-100A雙級高效變壓器油真空濾油機能夠快速去除絕緣油中的微量水分、氣體及固態顆粒，迅速提高絕緣油的閃

點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。主要適用于110KV、220KV、500KV、以上的高壓送

變電設備，也適用于送變電系統的電容器油、互感器油等。

二、原理

水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞，變壓器油

或逸出或吸收水分，直到在新的條件下達到新的平衡。DZL-100A雙級高效變壓器油真空濾油機的工作真空在133Pa以

內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。

三、技術特點

■獨創“馮恩·斯普銳”脫氣技術，霧化器倒立放置，油霧化顆粒低于50μm。大幅提高蒸發面積的同

時延長油液脫氣時間。含水量低于50ppm油液一次處理能將油中含水量降至5ppm以下。

■采用高密度加熱器，加熱負荷低至2w/cm2，降低發熱器的表面溫度，杜絕油質裂解老化。

■加熱器采用PID調節技術并設有液位及溫度保護，杜絕發熱器表面瞬時高溫。

■采用“漸密”過濾技術，最高過濾精度為0.5μm，β≥1000，固體顆粒截留率高達99.99%，油液潔凈度最高可達

NAS1638 2級。

■真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。
■防泡沫結構脫氣室+雙路電子泡沫監測系統，關鍵元件使用瑞士原裝進口產品，杜絕真空泵噴油。
■完善的保護系統，保障系統安全運行。設有相序、斷錯相、過電壓、欠電壓、電機過載、過濾器阻塞、油路跑油

等故障檢測。

■采用電磁液位檢測及雙電磁閥油位控制系統，精準控制系統油位。

■采用電腦智能控制技術，設有“一鍵操控”功能，無需人工干預。
■采用變壓器油專用輸油泵，輸油穩定、噪音低、壽命長并杜絕產生乙炔。
■可選配熱能回收裝置，加熱效率提高50%以上。
■可選配進出油口切換裝置，無需改變管道即可切換進出油路。

DZL-100A雙級高效變壓器油真空濾油機技術規格表

序號	項目	技術參數、性能介紹
1	流量	100L/min6000L/h
2	總功率（KW）	70KW
3	工作真空度	-0.06～-0.099MPa
4	工作油溫	10～80℃
5	工作壓力	≤0.5MPa
6	電源	380V/50HZ(三相四線)
7	過濾精度	≤1μm
8	進口管徑	Φ40mm
9	防護等級	儀器儀表防護等級IP65
8	噪音	≤78dB
9	出口管徑	Φ40mm
10	連續工作時間	≥150h
11	平均無故障時間	≥5000h
12	功能	變壓器的脫氣、脫水和過濾。 2在現場進行油處理并對電氣設備進行干燥。 2電氣設備的真空注油。在不處理絕緣油時，可對變壓器抽真空。
13	處理后油質量指標	⑴ 凈化油中含水量：原油≤50 PPm；凈化油≤2--5PPm（GB/T7600）
		⑵ 油中含氣量：≤0.1%(GB/T423)
		⑶ 過濾精度：≤1μm
		⑷ 機械雜質：無(GB/T511)
		⑸ 擊穿電壓原油＞15KV
		⑹ 凈化油＞擊穿電壓≤70--75kV（球級）（DL/T521）
		7、過濾效率≥99.9%
14	制造標準	⑴ 電力部行業標準DL/T521-2004； ⑵ 機械工業部JB/T5285-2001。
15	顏色	黃色、果綠色、天藍色、桔紅色、白色、銀灰色。
16	形式	P移動式M拖車式F固定式
17	規格	標裝混裝進口
18	重量	1200KG
19	外形尺寸	1700mm130mm1800mm

DZL-100A雙級高效變壓器油真空濾油機可選部件

序號	名稱	描述
1	金屬屋	防風、防塵、防雨、外形美觀大方。
2	流量計	監測出油量
3	分子過濾器	降低酸值與介損；酸值（Mgkoh/g）≤0.03
4	人機控制系統	全智能控制
